Como colocar algo em paralelo em uma protoboard

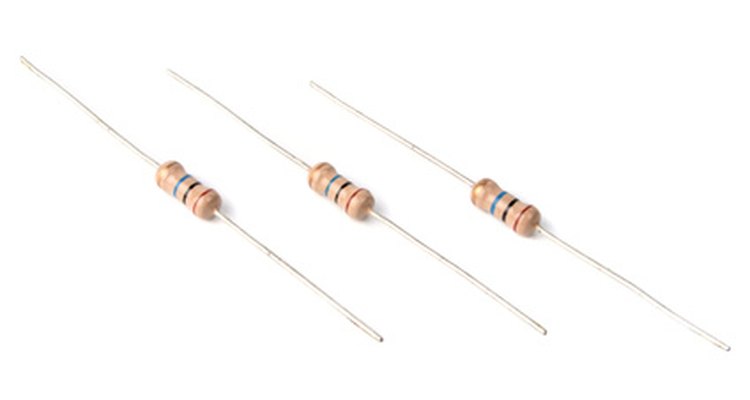

Estes três resistores estão prontos para uma conexão paralela (widerstand, resistor image by Sascha Zlatkov from Fotolia.com)

Na eletrônica, existem dois tipos de circuitos: série e paralelo. Em circuitos em série, os componentes são unidos ponta a ponta de uma forma linear. Em circuitos paralelos, dois ou mais componentes estão ligados a um único ponto em uma extremidade e ligados a um único ponto da outra extremidade. A disposição é semelhante a uma ponte de duas pistas. Resistores são componentes que muitas vezes são colocados em paralelo e o processo requer apenas duas conexões. Usar uma placa de ensaio eletrônica (protoboard) para a tarefa é o ideal, porque a estrutura dos seus pontos de conexão, ou nós, presta-se à conexões paralelas.

Nível de dificuldade:
Moderadamente fácil

Outras pessoas estão lendo

O que você precisa?

  • Dois fios de ligação em ponte
  • Duas garras jacaré pequenas (terminal tipo parafuso)
  • Chave de fenda
  • Alicates
  • Multímetro digital
  • Protoboard
  • Dois resistores de 1K, ou 1.000 ohms

Lista completaMinimizar

Instruções

  1. 1

    Conecte uma extremidade de um fio de ponte (jumper) na ponta jacaré. Utilize alicates para enrolar o terminal desencapado do fio em volta do parafuso e aperte-o com uma chave de fenda. Conecte um segundo jumper em um jacaré da mesma maneira.

  2. 2

    Fixe a ponta jacaré de um jumper em uma ponteira do multímetro digital. Fixe o jacaré da segunda ponte para a outra ponta do multímetro.

  3. 3

    Localize a linha superior de nós na placa de ensaio. A linha é composta por duas seções horizontais de cinco nós que são rotulados como "A" a "E" e "F" até "J"

  4. 4

    Insira a ponteira do multímetro no nó "A" da linha superior e a segunda ponteira do multímetro no nó "E" da linha superior da protoboard.

  5. 5

    Ajuste o multímetro para medir a resistência (consulte o manual), colocando-o na configuração de mais baixa resistência, geralmente de 200 ohms.

  6. 6

    Ligue o multímetro e observe o display. A leitura perto de zero indica que os cinco nós de "A" a "E" da linha superior estão todos ligados. Estes cinco nós serão um ponto de conexão para os resistores em paralelo.

  7. 7

    Localize a décima linha a partir da parte superior da protoboard.

  8. 8

    Insira a ponteira do multímetro no nó "A" e depois coloque a outra ponteira no nó "E". Ligue o multímetro, com a definição de resistência anterior, e observe a leitura de resistência quase zero. Estes cinco nós serão o segundo ponto de conexão para os resistores em paralelo.

  9. 9

    Meça a resistência de um resistor de 1K, definindo o multímetro em 2K e pela colocação de uma ponteira em cada perna do resistor. Ele deverá ler cerca de 1K ou 1.000 ohms. Meça a outra resistência da mesma maneira.

  10. 10

    Insira uma perna de uma resistência no nó "A" da linha superior. Introduza a outra perna do resistor no nó "A" da décima linha abaixo. O resistor agora ficará na posição vertical.

  11. 11

    Insira uma perna do segundo resistor no nó "E" da linha superior e a outra perna no nó "E" da décima linha abaixo. A segunda resistência será agora vertical e as duas resistências devem estar paralelas uma à outra.

  12. 12

    Insira a ponteira do multímetro no nó "C" da linha superior. Insira a outra ponteira no nó "C" da décima linha para baixo. Com o multímetro na configuração 2K, a leitura das resistências combinadas será de cerca de 500 ohms. Esse número indica que as resistências estão ligadas em paralelo.

Dicas & Advertências

  • Há uma pequena resistência nos fios, pinças e ponteiras do multímetro. Uma leitura perto de zero de cerca de 1 ou 2 ohms é normal. Existe uma percentagem de variação em resistências (até 5 por cento). Por conseguinte, a resistência efetiva de um resistor 1K pode ser ligeiramente inferior ou superior a 1K. Se duas das mesmas resistências de valor são ligados em paralelo, o valor da resistência de medição (de ambos combinados) será a metade do valor de um único resistor. Por exemplo, duas resistências 1K que estão ligados em paralelo terão um valor de resistência de 500 ohms real, não 2000 ohms.
  • Não tente inserir as ponteiras maiores do multímetro nos nós da placa de ensaio. Os nós podem ser danificados. Use os fios jumper do tamanho adequado (normalmente fornecido com o placa de ensaio) com jacaré ligados às sondas multímetro.
