Como usar um teodolito

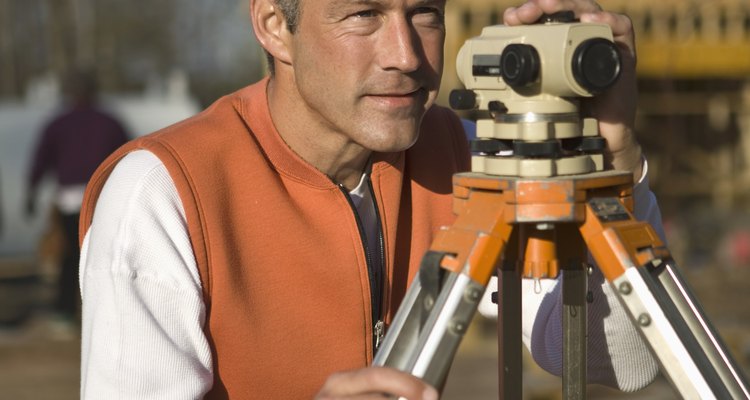

O teodolito ajuda na hora de fazer medições de terrenos (Comstock Images/Comstock/Getty Images)

Se você está construindo uma cerca, pequeno prédio ou uma casa, o teodolito irá ajudar você a manter as coisas em determinado nível. Colocar o teodolito em um ponto de referência, um local que é usado para a medição consistente da altura, permitirá que você "dispare" uma marca de nível através da mira do teodolito. Com o auxílio de um ajudante, é possível usar uma vara de medição, que geralmente vem junto com o teodolito, e marcar com lápis uma linha de nível ao redor dos postes ou pinos e tapumes horizontais. Ao seguir um conjunto de procedimentos básicos de configuração, você poderá usar um teodolito em vários projetos.

Nível de dificuldade:
Moderado

Outras pessoas estão lendo

O que você precisa?

  • Tripé para teodolito
  • Teodolito
  • Vara de medição de 2.5 m
  • Lápis

Lista completaMinimizar

Instruções

  1. 1

    Coloque o tripé em uma superfície de nível do solo. O solo não precisa estar perfeitamente nivelado. A maior parte dos tripés para teodolito têm pernas ajustáveis que se adaptam a qualquer tipo de solo. Você pode fazer uma medição só olhando por cima do suporte do tripé para determinar o nível.

  2. 2

    Coloque o teodolito em cima do suporte, aparafusando os encaixes machos do teodolito aos fêmeas do suporte. Os quatro parafusos de nível das pernas ajustáveis do teodolito devem estar totalmente retraídos para dentro da base.

  3. 3

    Desparafuse as pernas ajustáveis da base do teodolito, duas de cada vez. Em outras palavras, desparafuse duas pernas opostas até que elas nivelem com o suporte do tripé. Desparafuse as outras duas pernas da mesma forma. Os parafusos de ajuste das pernas devem suportar o teodolito.

  4. 4

    Alinhe o teodolito usando o nível de bolha no topo do aparelho, ao colocar o ocular paralelo ao conjunto de pernas reguláveis. Faça com que a bolha fique entre as duas linhas de nível, manipulando os parafusos das pernas até alcançar o nível desejado.

  5. 5

    Rotacione o teodolito para que ele fique paralelo aos parafusos das pernas ajustáveis e em nível de acordo com a bolha no passo 4. Agora você deve ser capaz de girar o teodolito em 360º, e o nível da bolha deve permanecer no mesmo lugar. Agora o teodolito está pronto para ser usado para marcar o nível, olhando através de sua lente e visualizando a cruz.

  6. 6

    Peça ao ajudante para levantar a vara de medição, e encontre algum local para marcar a linha de nível com um lápis. Isso é possível fazendo com que a base da vara de medição fique no chão e encontrando a altura através da lente do teodolito. A mira do teodolito irá fazer a medição; foque na lente e ajuste o parafuso focal como em um telescópio. Agora você pode colocar a vara de medição em torno na área a ser nivelada.

  7. 7

    Entenda que a diferença de solo será notada por meio das medições de elevação que você verá através da lente. Em outras palavras, se a base de medição é de 1,8 m e a leitura seguinte é de 1,9 m, isso significa que essa área é mais baixa que a primeira em 10 cm. Por outro lado, o solo será mais elevado se a leitura for inferior a 1,8 m, tal como 1,65 m , então há uma elevação de 15 cm.

Dicas & Advertências

  • Você pode gravar uma forma básica em um papel e anotar as leituras da vara de medição para interpretar a diferença do nível do solo.
  • Também é possível colocar um marcador abaixo do centro do tripé para encontrar a posição de referência do teodolito para futuras consultas.
