Como fazer um cabo auxiliar em casa

Escrito por robert ceville | Traduzido por luis anders
  • Compartilhar
  • Tweetar
  • Compartilhar
  • Pin
  • E-mail
Como fazer um cabo auxiliar em casa

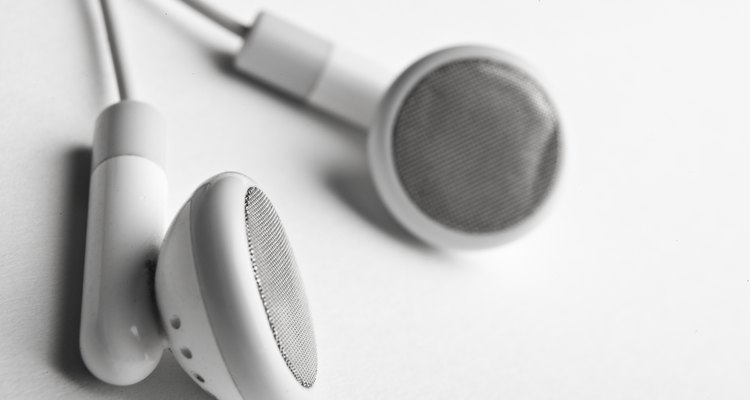

Transforme dois pares de fones velhos em um cabo auxiliar para conectar reprodutores de MP3 nas portas "AUX In" dos aparelhos de som (Jupiterimages/Photos.com/Getty Images)

Faça seu próprio cabo auxiliar estéreo com peças de componentes eletrônicos em desuso. Os mesmos fios e adaptadores necessários para ele podem ser encontrados em dois pares de fones de ouvido. Um cabo auxiliar consiste de dois plugues estéreo de 1/8 polegadas unidos por um cabo de comprimento variável. Dentro dos fones de ouvido, podem haver três ou quatro fios de arame internos que devem estar devidamente conectados para assegurar o suporte necessário. Solde você mesmo seu cabo auxiliar estéreo, para conectar seu reprodutor multimídia na entrada "Aux In" do seu aparelho de som e reproduzir arquivos de musica digital.

Nível de dificuldade:
Moderado

O que você precisa?

  • Óculos de proteção
  • Luvas de proteção
  • Desencapadores / cortadores de fios
  • 2 fones de ouvido
  • Isqueiro
  • Tubos contraíveis ao calor
  • Fita isolante
  • Ferro de soldar
  • Fio para soldar

Lista completaMinimizar

Instruções

  1. 1

    Coloque as luvas e os óculos de proteção e decida o comprimento do cabo estéreo que você quer fazer. Calcule ou meça a distância com uma fita métrica entre o dispositivo e a entrada "Aux In" no seu aparelho de som.

  2. 2

    Corte cada fio do fone de ouvido com alicates, separando as partes que contêm os fones. Alternativamente, corte os fios ao meio para deixar espaço para todos os dispositivos serem conectados com o cabo. Utilize, se possível, fones da mesma marca ou tipo, para assegurar que o número de fios internos será o mesmo, antes de cortá-los.

  3. 3

    Remova a capa protetora de cada cabo do fone com o alicate. Identifique o conjunto de três ou quatro fios internos, depois que a capa de proteção for removida. Por exemplo: os cabos de fone do iPod contêm quatro fios internos, enquanto outros modelos costumam ter somente três, um esquerdo, um direito e o fio terra.

  4. 4

    Remova o isolamento plástico dos três ou quatro fios internos de cada cabo do fone. Use um alicate, mas tenha o cuidado de não cortar o fio debaixo de cada isolamento quando for removê-los.

  5. 5

    Queime o verniz de cada fio interno com um isqueiro. Deixe suficiente do código de cores para que possam ser reconhecíveis.

  6. 6

    Coloque um pedaço de tubo contraível ao calor sobre cada ponta do cabo cortado. Este deve ser colocado antes de se fazer qualquer conexão.

  7. 7

    Combine cada fio com a sua respectiva cor e, a seguir, torça a parte exposta de cada um para que fiquem juntas. O canal direito de áudio é indicado pela cor vermelha e o esquerdo pela azul.

  8. 8

    Aplique solda às pontas torcidas dos fios. Ligue o ferro de soldar por cinco ou dez minutos e depois aplique suavemente seu calor nos pares de fios. Pinte cada um com estanho fundido por meio da ponta do ferro de soldar. Espere a solda esfriar antes de continuar.

  9. 9

    Deslize o tubo contraível ao calor sobre os fios internos soldados e, cuidadosamente, aplique calor com o isqueiro por um ou dois segundos. Evite expor os tubos diretamente à chama, ou poderá deixar marcas de queimado. O cabo auxiliar estéreo pode agora ser usado para conectar seus dispositivos.

Dicas & Advertências

  • Fita isolante pode ser usada no lugar dos tubos contraíveis ao calor, se este não puder ser adquirido.
